常言道:工欲善其事,必先利其器。
新搬厂房之后由于一直忙着生产,所以地面一直没有弄。生产过程中一直有多多少少的麻烦和不便。于是我们决定在尽量不影响生产进度的情况下,把地面进行浇筑。在四月底终于完工啦!而这款烧烤用烤羊腿网夹是我们浇铸好地面装修完之后的一批活。今天就来介绍一下这款产品。

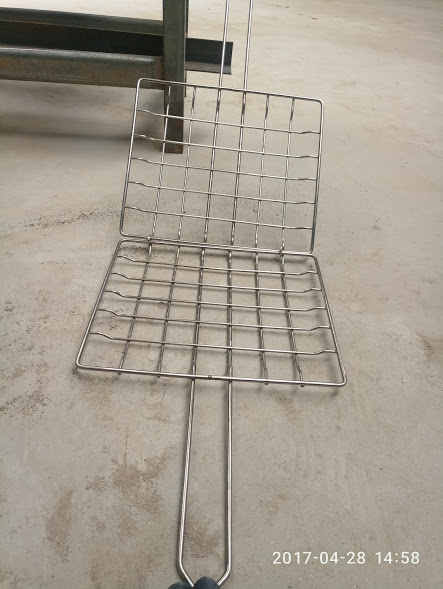

整体结构
外尺寸:30*26cm
材质:304不锈钢丝
外丝:5mm
内丝:3.5mm
网孔4cm、5cm
把手:20cm 5mm
烧烤网夹由两部分组成,上下两片。两片完全相同。每一片可以分为外圈、把手和网面三个部件。外圈和把手是由毫米304不锈钢丝折弯而成。内网是由3.5毫米的304不锈钢丝点焊而成。
细节描述

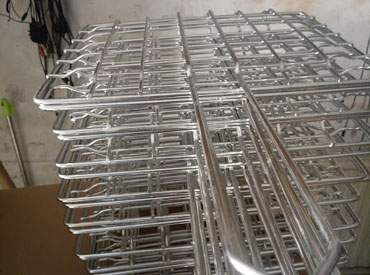

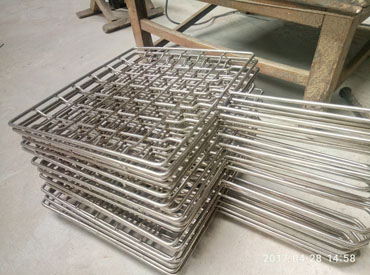

起初和客户沟通的时候我们想把手柄顶端设计成半圆弧状,但是这种半圆弧状的机器在生产另一种产品,所以最终决定制作成三角状的顶部把手。把手的折叠比较简单,首先从中间折弯到90°角,然后各取两边三公分折45°角就成了这个吧手。网片的焊接由模具定位点焊机点焊而成。由于是6mm和3.5mm的丝所以焊接电流需要大一点,这样可以保证牢固性。网片和把手焊接在一起,内孔是四公分。外圈和网面焊接的时候由于把手是6mm的丝,外套也是6mm的丝。丝径比较粗,当时还担心电焊的不牢固。但是测试完之后这个顾虑是多余的,非常牢固。网夹中间是有空间的。设计的过程中,我们想的四种办法可以折叠出这种空间。
最终我们决定用两米大型专机进行折弯处理。
细节创新
在两个网夹用环扣合在一起的过程中有一个小细节。如果环扣设计成活动的,那么这两个网片夹子容易错位,我们决定用氩弧焊机进行接口的焊接,然后再把环扣焊接在外圈上,这样就不会有网片错位的现象了。
